Instrução técnica & de especificação da máquina automática da embalagem do saquinho

Número Browse:1     Autor:editor do site     Publicar Time: 2018-11-09      Origem:alimentado

Instrução técnica & de especificação da máquina automática da embalagem do saquinho

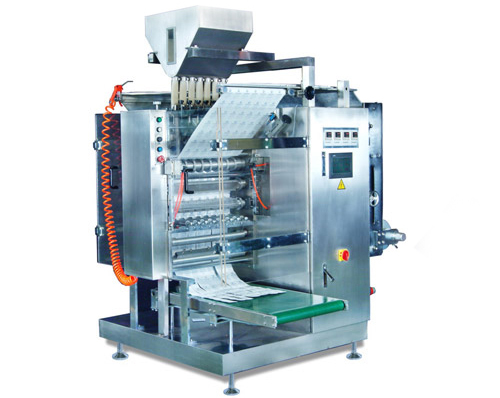

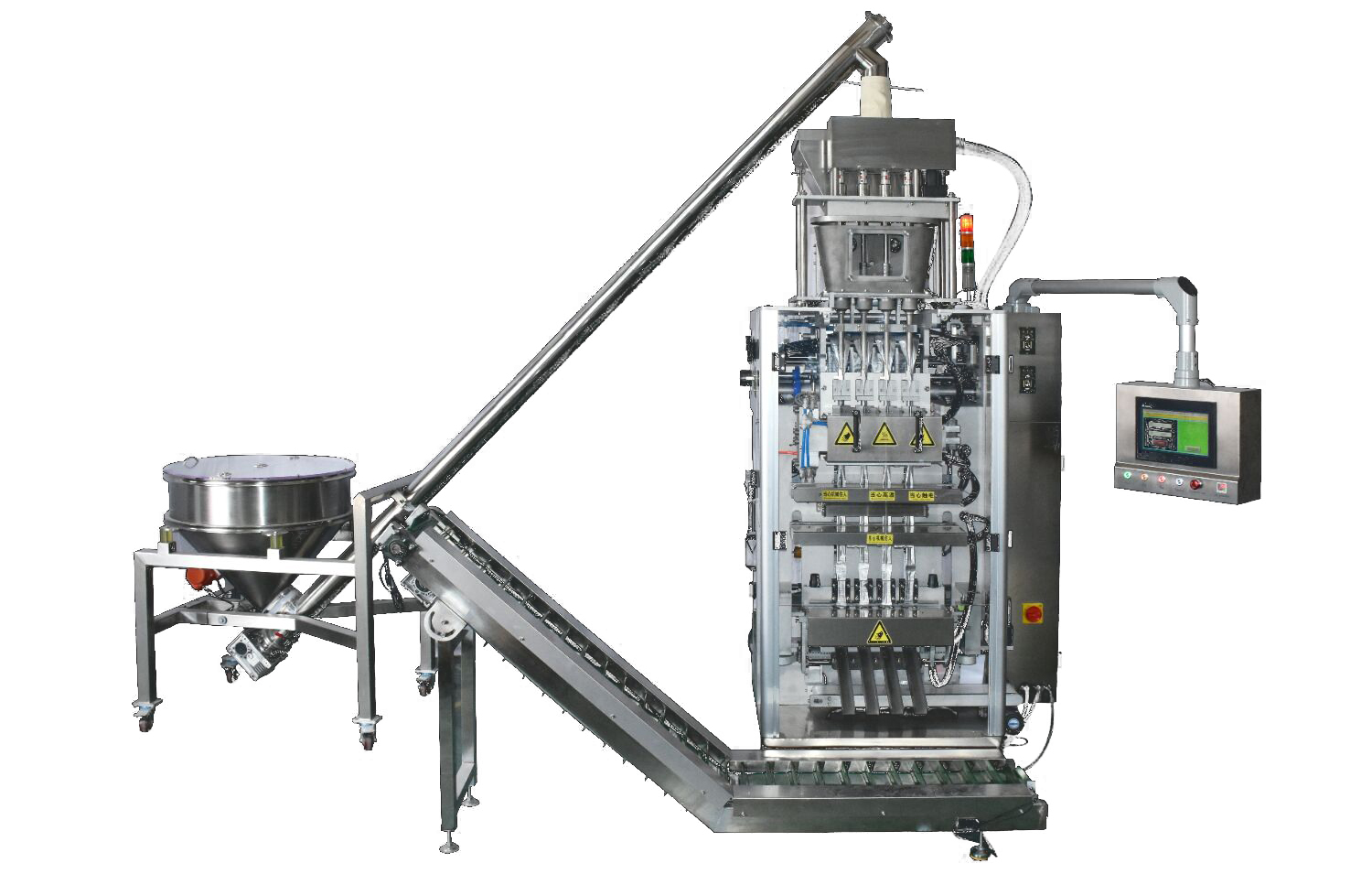

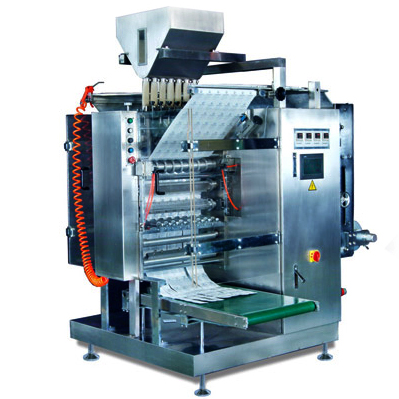

máquina de embalagem automática do saquinhoMáquina de embalagem de saquinho

Função de embalagem

Marca de cor do lado duplo para correção automática e rastreamento automático para ajuste. Ele pode completar automaticamente o processo de embalagem, como a produção de sachê, medição, enchimento, selagem, perfuração, corte de entalhe de rasgo fácil, corte de linha de ruptura de rasgo fácil horizontal e vertical, impressão em lote e contagem. A embalagem automática multi-saqueta do produto embalado pode ser concluída em um único enchimento.

Faixa de embalagem

É adequado para materiais de embalagem com diferentes formas, tais como pó, comprimido, cápsula, granulado, pílula e material viscoso.


Faixa de tamanho do sachê

Comprimento do saquinho: 55-180 mm; Largura do saquinho: 32,5-420 mm

(Minimal da saqueta de pó é de 60 mm.)

Faixa de medição

1-200 ml (0,5-100g)

Número da linha do saquinho

2-12 linhas (Embalagem líquida geralmente é mais de 10 linhas)

Freqüência de corte horizontal (tempo / min)

A frequência mais alta é de 70 vezes / min e o ajuste contínuo (configuração) pode ser executado de acordo com a necessidade de uso. (A velocidade mais alta para o pó é 40 vezes / min.)

Max. Largura do material de embalagem

910 mm

Material de embalagem apropriado

Plástico / alumínio / plástico, plástico / papel / plástico, plástico / plástico, plástico / aluminizado / plástico

Precisão de medição

± 5%

Fonte de energia

380 V 50 Hz

Poder total

7.5 kw

Barulho


76 dB (A)

Temperatura ambiente apropriada

0 ℃-35 ℃

Altitude apropriada

2000 m

Dimensão global(L * W * H)

1500*1540*2200 mm

Peso

1200 kg

Freqüência do motor

5-60Hz (Velocidade de rotação do motor: 135-1620 r / min)

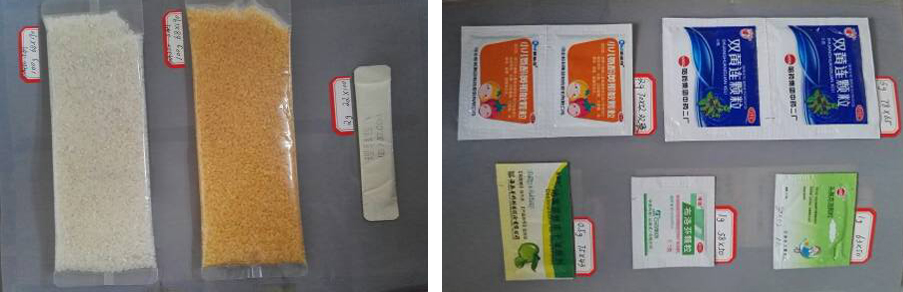

amostra automática da máquina de embalagem do saquinho


Capacidade de controle automático na produção

A máquina inteira é controlada automaticamente pelo computador. Adota marca de cor do lado duplo para correção automática e rastreamento automático para ajuste. A máquina principal adota conversão de frequência stepless para regulação de velocidade. A temperatura de aquecimento é controlada pela máquina. Se houver uma operação errada e falhas multipontos, a máquina deixará de funcionar automaticamente.

Capacidade de ajuste de erro na produção

O volume embalado de saqueta individual e várias saquetas pode ser ajustado e pode ter a certeza de que o erro é de ± 5%.

Conformidade com o padrão GMP

"Diretrizes para a Implementação de GMP em Equipamento Farmacêutico" Artical 3, Cap�ulo 1, Sec�o 10, "Sachet Packaging Machine" disposições e requisitos relacionados. GB / T17313-1998 “Máquina de Enchimento e Enchimento de Sachês”

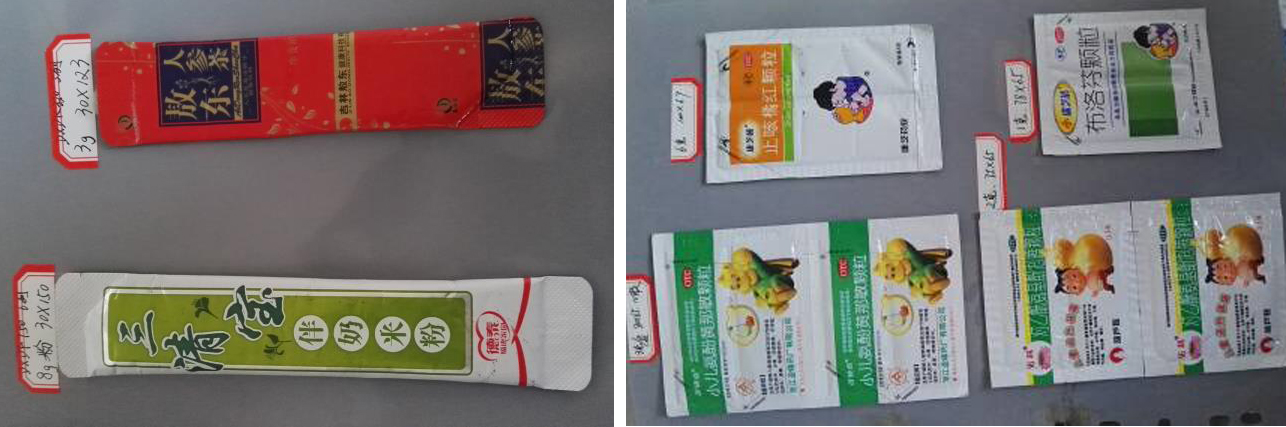

Amostra da máquina de embalagem do saquinho


Configuração básica & estrutura

1. As partes principais do sistema de controle adotam componentes de controle importados com desempenho confiável.

uma. PLC: FX1N - 60MR Feito em Mutsubishi, Japão;

b. Conversor de frequência: VF015A 21A Made in Delta, Taiwan;

c. Interface homem-máquina: Smart700 Made in Siemens.


2. sistema de enchimento

Devido a diferentes produtos embalados, a máquina é equipada com dispositivo de enchimento dedicado e de alimentação do produto com diferentes formas: dispositivo de alimentação de produto volumétrico para material granulado e dispositivo de alimentação de produto vibratório para tablet, cápsula e tablet de formato especial.


3. sistema de transmissão

A máquina adota acionamento por correia, acionamento por corrente, acionamento por engrenagem, acionamento por correia dentada e acionamento por correia transportadora, respectivamente, de acordo com os requisitos de detalhe das diferentes peças. Esses processos de transmissão são concluídos, respectivamente, por motor, redutor, engrenagem, roda dentada, roda dentada e eixo de acionamento. O mecanismo diferencial é adotado nos quatro locais do sistema de transmissão para requisitos especiais, como impressão, corte horizontal, corte de linha de quebra horizontal e correção automática com marca de cor. O mecanismo da roda dentada excêntrica ajustável é adotado nos dois locais do sistema de acionamento e sua quantidade de ajuste é determinada pelo tamanho da saqueta.


4. Desembalagem do filme

O mecanismo de desenrolamento de filme, localizado na parte traseira da máquina, consiste em eixo de desenrolamento, estrutura de desenrolamento, rolo guia de filme e rolo guia de filme móvel. O processo de desenrolamento da película é que o eixo de desenrolamento é acionado pelo micro motor para colocar o rolo de filme em movimento, então o comprimento de desenrolamento e a força de tensão do filme são controlados através do rolo guia de filme móvel. Quando o filme se esgota ou se parte de repente, o interruptor fotoelétrico é coberto pelo rolo guia de filme móvel, de modo que a máquina parará de funcionar automaticamente. A haste da mão que ajusta o movimento esquerdo-direito do rolo de desenrolamento é colocada no lado esquerdo do mecanismo de desenrolamento da película, para que o centro da película esteja alinhado com o centro do mecanismo de separação do filme.


5. Film splitting

O mecanismo de divisão do filme, localizado na parte superior do chassi da máquina, consiste de um rolo guia de filme, cortador e placa de separação de filme. O filme é dividido em duas partes pelo mecanismo de divisão do filme, depois a sua direção de movimento é girada pela placa de separação do filme, e eles são puxados para o rolo de vedação vertical para vedação pelo rolo guia do filme. A placa de separação de filmes pode mover-se para trás e para a frente através da roda manual para atender aos requisitos de materiais de embalagem com largura diferente.


6. Vedação: inclui vedação vertical e vedação horizontal. Por isso, a vedação de quatro lados da saqueta é formada.

①O dispositivo de vedação vertical é feito de um par de rolos de vedação verticais, e o aquecedor e os elementos termossensíveis são instalados dentro dele. Quando funciona, o par de rolos de vedação vertical gira continuamente na direção oposta, e o filme é aquecido e rolado para formar a correia de vedação vertical sob sua tração. A pressão entre os dois rolos é oferecida pelas molas, e os dois rolos podem ser partidos manualmente quando a operação termina.

② O dispositivo de vedação horizontal é feito de um par de rolos de vedação horizontais, e o aquecedor e os elementos termossensíveis são instalados dentro dele. Quando funciona, o par de rolos de vedação horizontal é acionado pelo sistema de transmissão para girar continuamente através da engrenagem na direção reversa, e a pressão entre eles é oferecida pelas molas. Há 2 ou 3 correias de vedação ao redor do rolo de vedação horizontal, portanto os tempos de vedação são 2 ou 3 com o giro de um círculo. O mecanismo da roda dentada excêntrica ajustável é adotado na corrente de transmissão para garantir que a velocidade linear instantânea ao ser vedada horizontalmente seja linha com a velocidade linear do filme, no caso em que o filme enruga ou é esticado demais, mesmo quebrado. A estrutura de vedação tem um design razoável, e o material de embalagem tem uma ampla faixa de escolha.


7. Impressão em lote e mecanismo de corte de entalhe de rasgo fácil

O lote o mecanismo de impressão e o mecanismo de corte de entalhe de rasgamento estão no mesmo eixo, enquanto estão escalonados em certos ângulos. Suas placas de suporte também estão no mesmo eixo. Quando a máquina funciona, os dois eixos giram continuamente na direção inversa. Depois que eles viram um círculo, essas duas operações são realizadas três vezes. O eixo tem a mesma velocidade de rotação e velocidade linear com o rolo de vedação horizontal, e o mecanismo da roda dentada excêntrica também é adotado na corrente de transmissão. A operação do dispositivo de impressão em lote acompanha a máquina principal. Com isso, o número do lote é claro, firme e fácil de substituir.


8. Tem as funções de corte de entalhe de rasgo fácil, corte vertical, corte de linha de ruptura de rasgo fácil vertical.

O corte rotativo, em sincronia com a operação da máquina principal, é adotado pelo mecanismo de corte de entalhe de rasgo fácil, o mecanismo de corte de linha de quebra vertical e o mecanismo de corte vertical, de tal maneira que o entalhe de rasgo está na posição correta. O cortador de linha de ruptura de rasgamento fácil vertical com design exclusivo e estrutura de operação tem uma vida útil mais longa.


9. Tem as funções de corte horizontal e corte de linha de quebra horizontal.

O cortador horizontal e o cortador de linha de quebra horizontal estão noO movimento da superfície curva em forma de sela, que tem uma operação razoável e confiável. O corte do cortador horizontal e do cortador de linha de quebra horizontal pode ser controlado pelo computador principal e definido na interface homem-máquina. O produto pode ser ajustado para corte de sachê simples ou corte de vários saquinhos.


10. Equipamento de moldagem e substituiçãoCada máquina principal está equipada com um conjunto de moldes.

Se o tamanho da saqueta de embalagem for alterado na produção, o molde precisará ser trocado. Se o tamanho da saqueta for alterado e a largura da saqueta ainda for imutável, basta substituir um par de rodas dentadas de transmissão. Custa pouco substituir o molde. (A máquina pode ser equipada com um regulador de comprimento de sachê variável para atender às necessidades dos clientes quanto a diferentes comprimentos de saquinho, enquanto seu preço será calculado separadamente.)


11. controle de temperatura

A máquina adota um controlador de temperatura de alta precisão para garantir que o erro entre a temperatura de ajuste da vedação e a temperatura da amostra seja controlado dentro de 3 ℃. O aquecedor e o molde de vedação têm um design razoável e passam no teste de funcionamento. Como resultado, a temperatura da região de vedação efetiva é controlada com precisão, a vedação da produção de saquinho tem efeitos melhores e a máquina de embalagem tem mais opções na qualidade e textura do material de embalagem. O design do molde de vedação leva em consideração o campo térmico da região de vedação efetiva, produzindo melhores efeitos de vedação e economizando mais energia.


12. É equipado com sistema de posicionamento fotoelétrico.

A máquina está equipada com o sistema de posicionamento da marca fotoelétrica.O sinal é medido pela cabeça fotoelétrica na marca de cor de impressão do material de embalagem, e a fibra óptica envia para PLC para operação, então o micro-motor do diferencial de correção do cursor no sistema de transmissão é acionado para correção automática e tração automática da marca de cor dupla face (os quatro conjuntos do diferencial de ajuste são instalados na máquina), a fim de que os padrões impressos nas faces duplas do produto estejam alinhados com cada outro completamente ao selar.
