Desenho e estrutura da máquina de fazer máscara N95 II

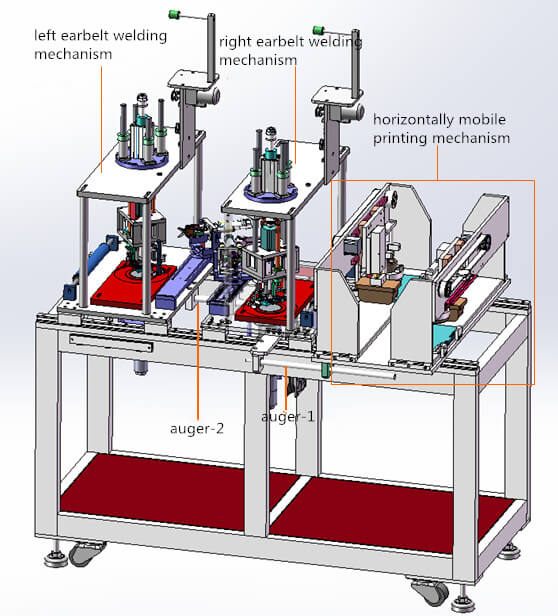

1. Estação de impressão e estação de soldagem de cinto de ouvido

Essas duas estações se associam, para que sejam analisadas aqui juntas.

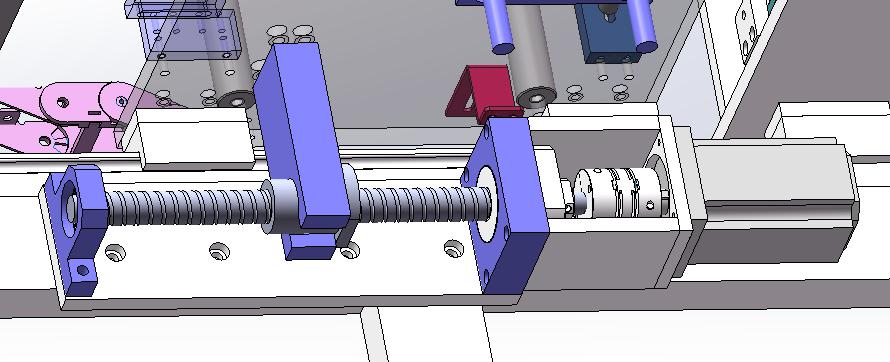

Pode -se observar que dois trocos são usados ​​para conectar o mecanismo de soldagem do cinto de ouvido esquerdo e direito. Enquanto isso, eles juntos se movem ao longo do guia na estrutura da máquina. O motorista é o motor servo e o mecanismo de parafuso sob a estrutura da máquina.

Mas, por que eles se movem?

O motivo é que: o material de pano está avançando, enquanto o mecanismo de impressão móvel e o mecanismo de soldagem do cinto de ouvido devem entrar em contato com o material durante a operação. Portanto, não deve haver movimento relativo entre esses mecanismos e material durante o contato. Por esse motivo, o mecanismo de impressão móvel e o mecanismo de soldagem do cinto de ouvido devem avançar com o material e retornar após a separação do material.

1) Estação de impressão móvel

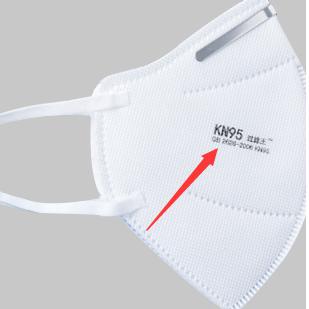

Podemos encontrar textos no N95 assim:

É exatamente impresso por esta estação.

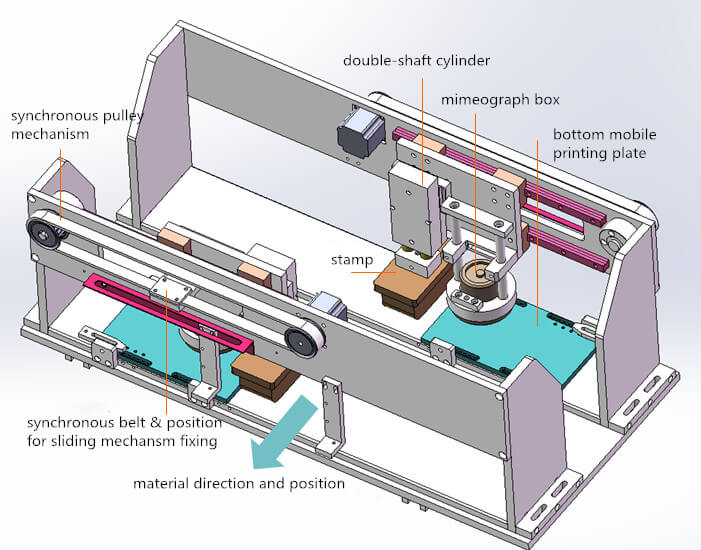

O seguinte é sua estrutura particular:

Primeiro de tudo, o princípio de trabalho dos mecanismos de impressão móvel esquerdo e direito é o mesmo.

O carimbo traseiro e a caixa de mimeografia são acionados pelo cinto síncrono e pelo mecanismo de guia. Motor aciona a polia síncrona para fixar o mecanismo deslizante e síncrono, para que possam fazer um movimento linear.

uma. Ordem de movimento (técnicas)

a) colorante de revestimento na placa móvel inferior com caixa de mimeografia;

b) o carimbo se move para o topo da placa móvel; O cilindro de eixo duplo diminui e pressiona o carimbo para colar o corante;

c) Por fim, o carimbo subirá para o material. O cilindro de eixo duplo diminui e o corante é estampado no material.

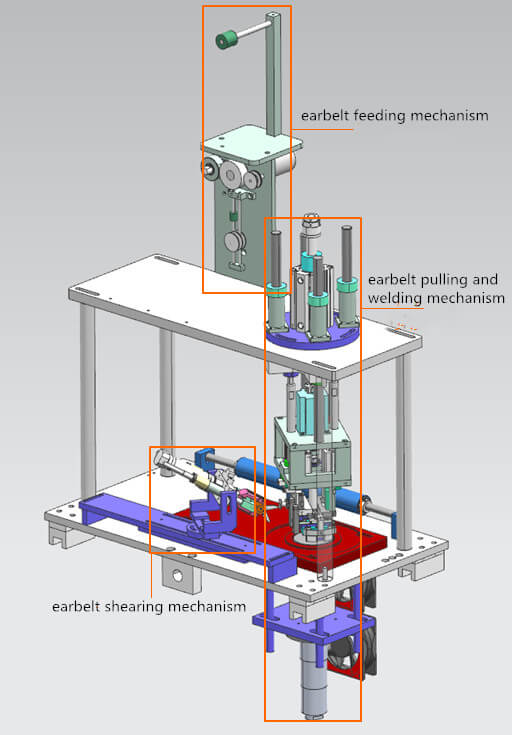

2) Estação de soldagem do cinto de ouvido

Os mecanismos de soldagem do cinto de ouvido esquerdo e direito têm a mesma estrutura e princípio de trabalho, mas a posição oposta.

Fluxo de operação:

a) cinto de ouvido é alimentado pelo mecanismo de alimentação e puxado para o mecanismo de soldagem;

b) O mecanismo de puxar e soldagem do cinto de ouvido puxa o cinto de ouvido e depois a trapaceando o mecanismo de tesouras;

c) Por fim, o mecanismo de soldagem solda o cinto de ouvido na máscara.

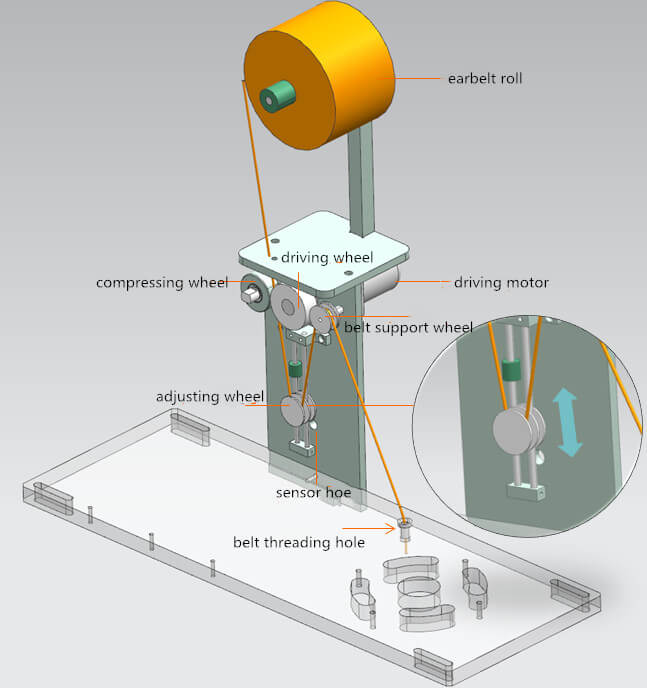

uma. Mecanismo de alimentação do cinto de ouvido

Caminho do cinto de ouvido: Rolagem do cinto de ouvido → Roda de acionamento e roda de comprimido → Roda de ajuste → Roda de suporte da correia → orifício de rosca de cinto

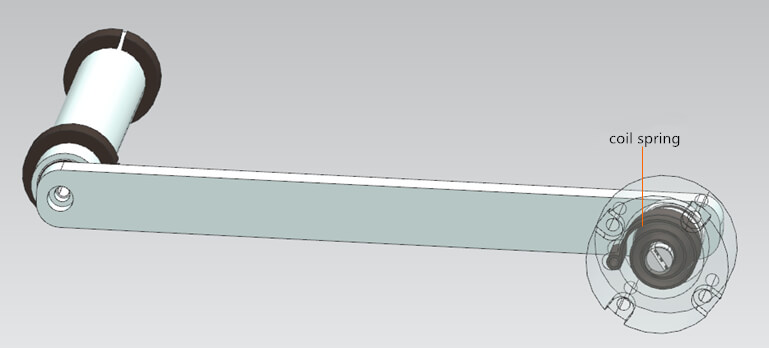

A roda de comprimir comprime o cinto de ouvido na roda de condução. À medida que a roda de condução gira, o cinto de ouvido se move para baixo. Em outra extremidade, o cinto de ouvido se conecta com o mecanismo de tração através do orifício de rosca. No entanto, a velocidade de liberação do cinto de ouvido não corresponderá à sua velocidade de tração. Nesse caso, o ajuste da roda desempenha um papel para ajustar a tensão do cinto de ouvido.

Se for libera, o cinto de ouvido estará solto e o ajuste das rodas cai até ser detectado pelo sensor. Em seguida, acionando o motor para. Enquanto isso, o mecanismo de puxar continuará puxando o cinto de ouvido e levantando a roda de ajuste. Depois que o sensor não detecta a roda, o motor de acionamento começa a escrever novamente e leva o cinto de ouvido a ser liberado. Este movimento de liberação se repete.

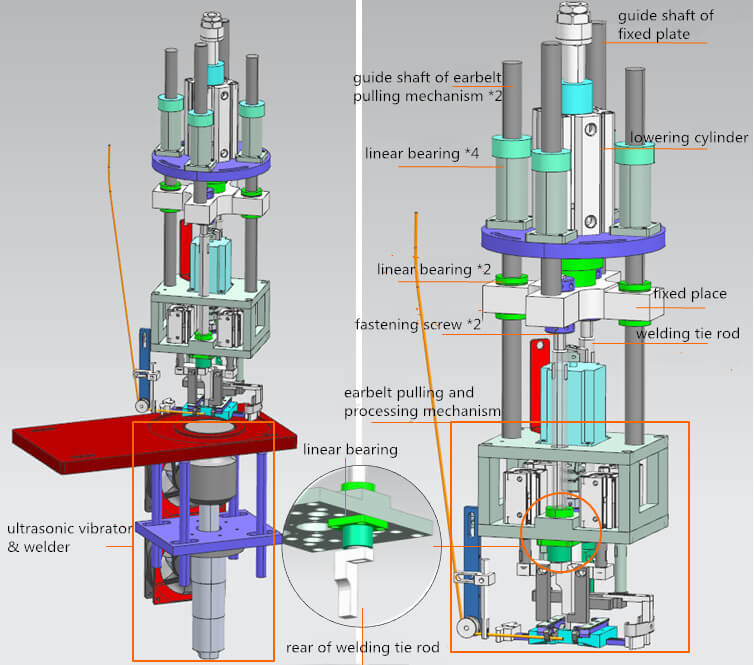

b. Mecanismo de puxar e soldagem do cinto de ouvido

a) Como algumas peças estão conectadas?

• A placa de fixação de acionadores de unidades de abaixamento;

• A haste de soldagem está travada na placa de fixação através dos parafusos de travamento;

• O movimento entre a haste de tie de soldagem e o mecanismo de tração e processamento do cinto de ouvido é relativo. Mas se a haste levantar o fundo que entra em contato com o mecanismo, todo o mecanismo será mantido.

b) Princípio do movimento vertical:

• O cilindro de abaixamento empurra a placa de fixação;

• A placa de fixação empurra a haste de soldagem;

• O mecanismo de puxão do cinto de ouvido sustentado pela soldagem da haste move para baixo devido à gravidade;

• Ao puxar o mecanismo de fundo, o cilindro de baixo aumento da haste de solda até o fundo também;

• A placa de fixação do cilindro de abaixamento para subir para cima;

• Corrigir as placas aciona a haste de soldagem para subir para cima; Em seguida, a extremidade da haste toca o mecanismo de puxão do cinto de ouvido e essas duas partes se movem juntas;

• Eles se movem para o limite do cilindro.

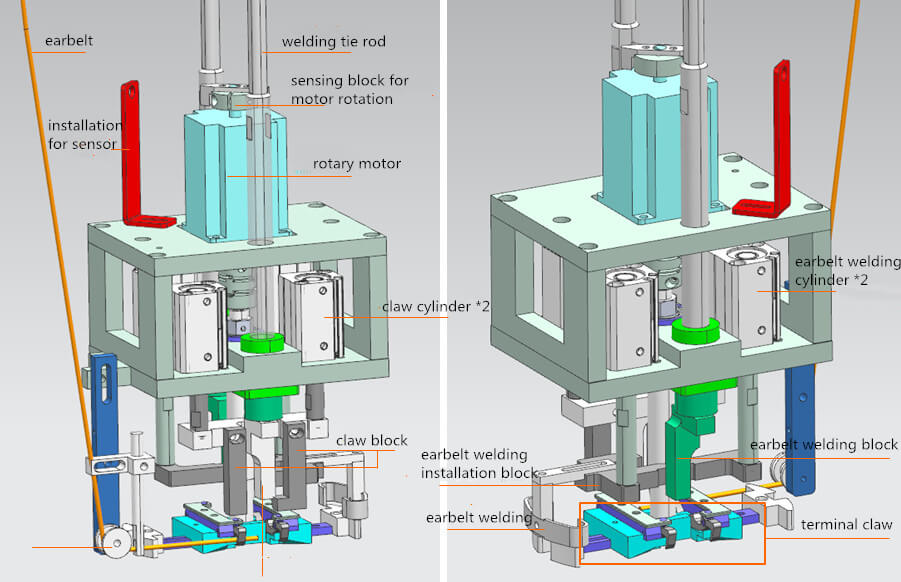

c) Mecanismo de puxar e soldagem do cinto de ouvido

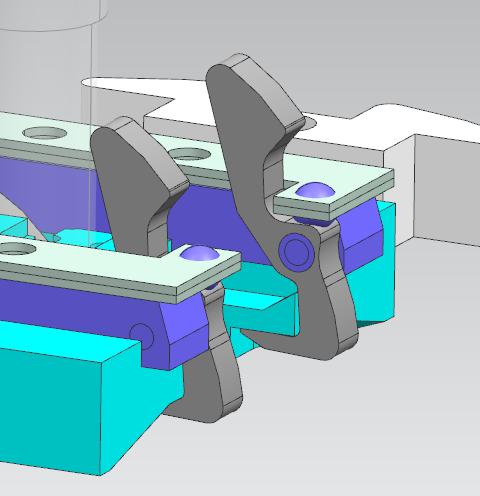

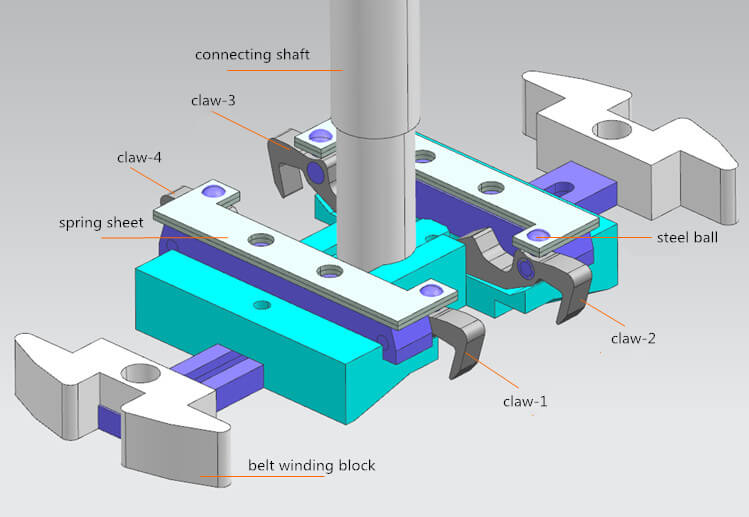

Esta é uma imagem do mecanismo de tração e processamento do cinto de ouvido de dois ângulos e o seguinte é uma imagem detalhada da garra do terminal:

eu. Funções de algumas partes

• O sensor coopera com o motor detectando o bloco de detecção para rotação do motor para controlar o ângulo de rotação (180 ° por tempo)

• O estado da primavera pode ser mantido por bola de aço. (Se for pressionado pelo bloco de garras, a primavera não será renúncia)

• A garra será assim depois de ser pressionada pelo bloco de garras (o cinto de ouvido pode ser pressionado em caso de afrouxamento):

ii. Ordem de funcionamento (o mais importante)

• No início, o cinto de ouvido é pressionado pela Claw-1;

• Garra de acionamento do motor rotativo para girar por 180 °. Em seguida, a Claw-1 puxará automaticamente o cinto de ouvido para o seguinte estado:

• Garra Cilindro Bloco de Garra para Abaixar Garra e pressione Feard Belt. Em seguida, o mecanismo de cisalhamento do cinto de ouvido tira cinto de ouvido e retorna com o bloco de garras;

• Todo o mecanismo diminui até que o bloco de soldagem do cinto de ouvido nos dois lados pressione as duas extremidades do cinto de ouvido;

• Blovk Blovk Blovk Beld Beld Belt na máscara; O cilindro de soldagem por cinto de ouvido empurra a tira de soldagem para baixo. Enquanto a tira está empurrando a cinto de ouvido no bloco de enrolamento, a placa de instalação para a tira de soldagem pressionará a extremidade armada da garra-2,3 e 4 para restaurar as três garras. Ao mesmo tempo, a garra pode liberar o cinto de ouvido cisalhado. (Nota: Garra 1 não é pressionada);

Nota: Nos movimentos subsequentes, a placa de instalação pressionará apenas Claw2 e 3.

• Todo o mecanismo levanta. Por fim, o cinto de ouvido é soldado com sucesso. Os processos acima se repetem para que o cinto de ouvido seja rapidamente puxado e soldado.

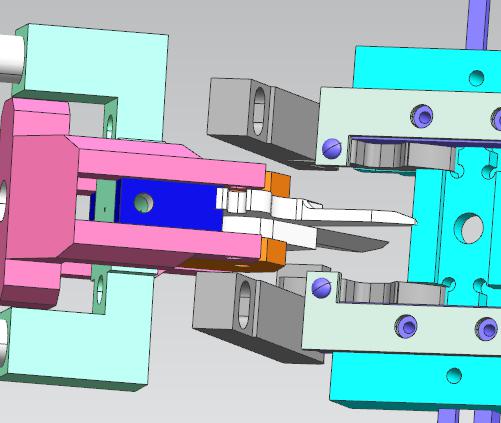

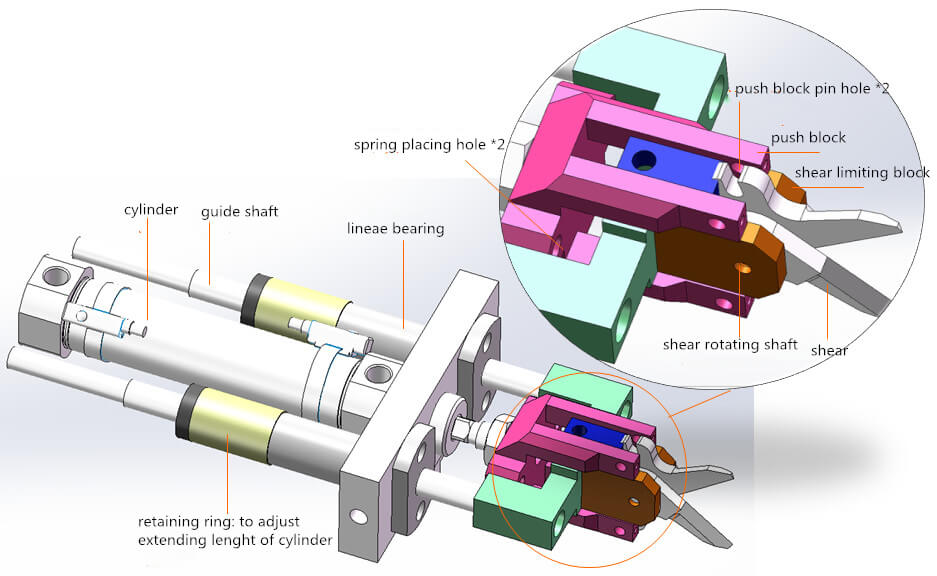

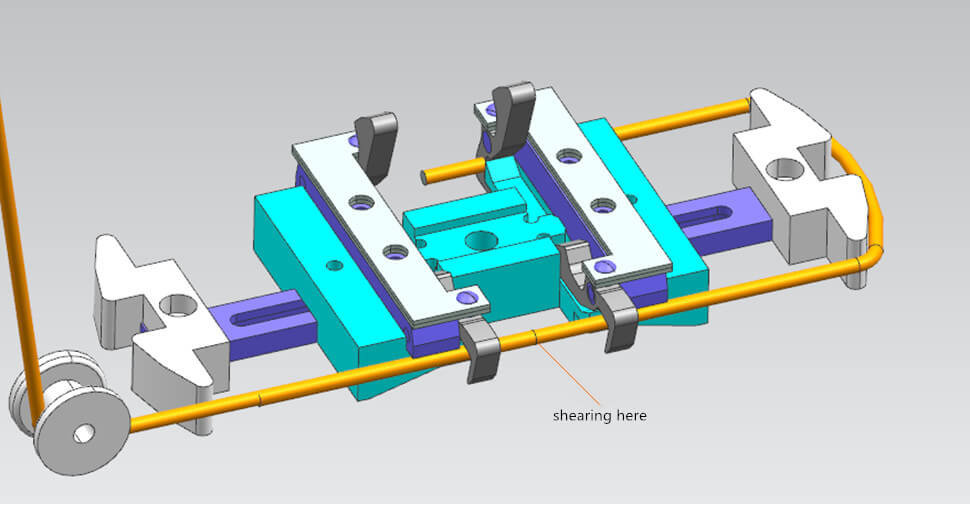

c. Mecanismo de cisalhamento do cinto de ouvido

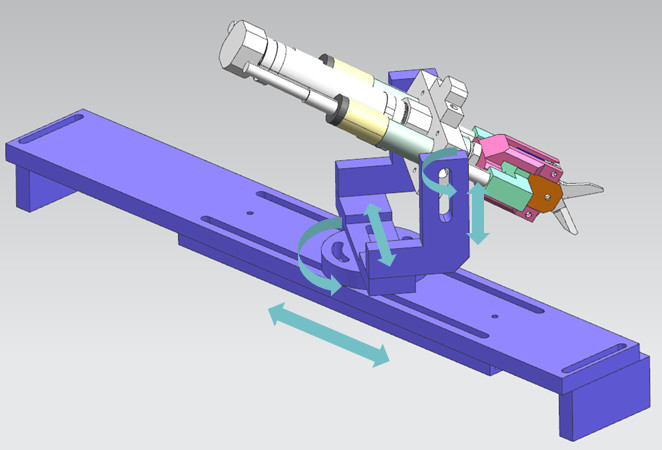

A parte roxa é usada para ajustar o ângulo e a posição do mecanismo.

Existem pinos no orifício do pino de push e eixo rotativo de cisalhamento na produção prática. As molas também são colocadas no orifício de colocação da primavera. Além disso, não há conexão entre o bloco de push, a parte verde e o bloco de limitação de cisalhamento. Eles podem deslizar.

a) ordem de trabalho:

• O cilindro empurra o mecanismo front-end para o cinto de ouvido;

• O cilindro empurra continuamente, mesmo quando o bloco de garra de contato de bloco de limitação de cisalhamento (mostrado na imagem a seguir). Mas o cisalhamento será empurrado para ser fechado e para que o cinto de ouvido seja cortado;

• Durante o retorno, a primavera separará o bloco de push do bloco de limitação de cisalhamento e o cisalhamento restaura a ser aberto.

2. Máscaras de máscara e estações de processamento de resíduos

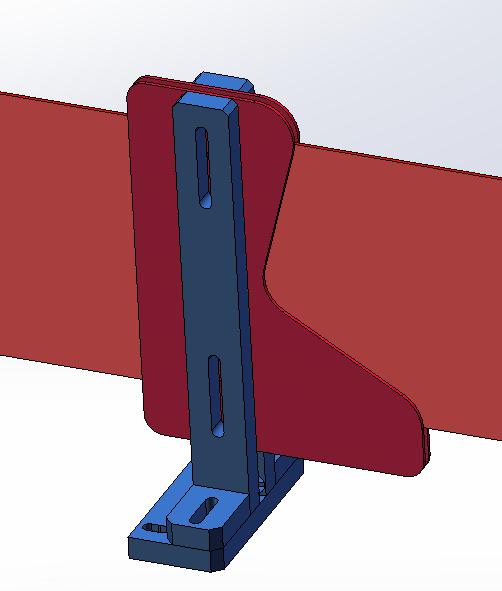

1) mecanismo de dobragem de máscara

Como todos sabemos, o KN95 é dobrado. Na verdade, esse mecanismo é exatamente usado para dobrar máscaras.

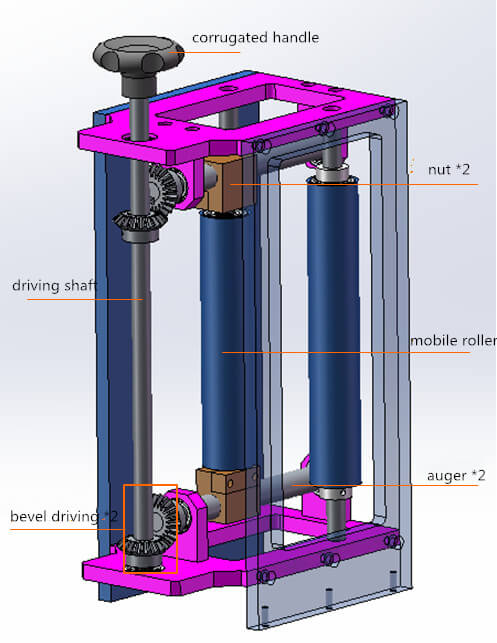

2) Estação de rolo sem potência

A alça ondulada rotativa pode acionar o eixo de acionamento para girar. Em seguida, o Auger também é conduzido a girar pelo mecanismo de direção chanfrado. Por fim, a posição do rolo móvel pode ser ajustada.

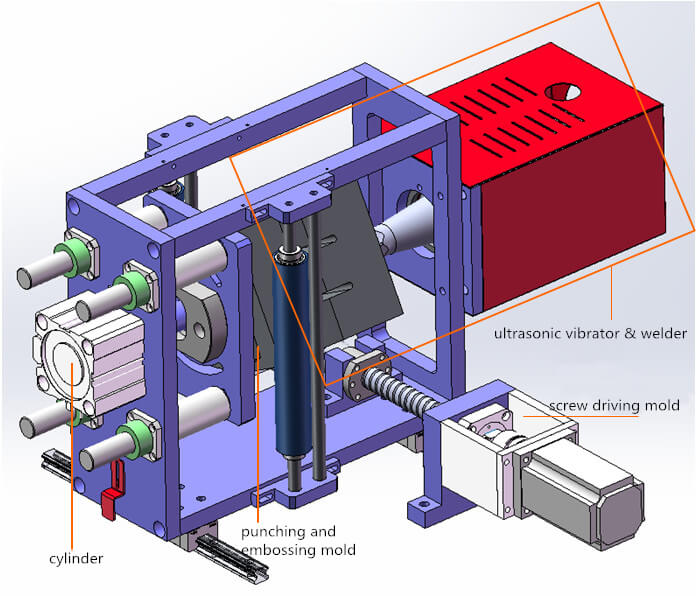

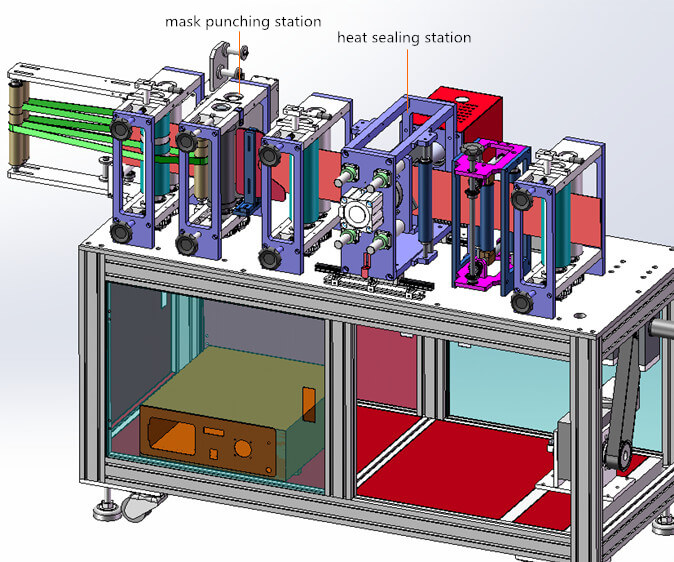

3) Estação de perfuração de máscara

O molde de acionamento de parafuso aciona todo o mecanismo para retribuir para garantir que não haja deslocamento relativo de máscaras. O ID da máscara dobrada aquecida por ultrassom e perfurada.

4) Estação flip de cinto de ouvido

Antes desta estação, o cinto de ouvido enfrenta. Mas os cintos de ouvido de todas as máscaras finais enfrentam. É a função desta estação: girar o chassi.

5) Estação de descarga de máscara

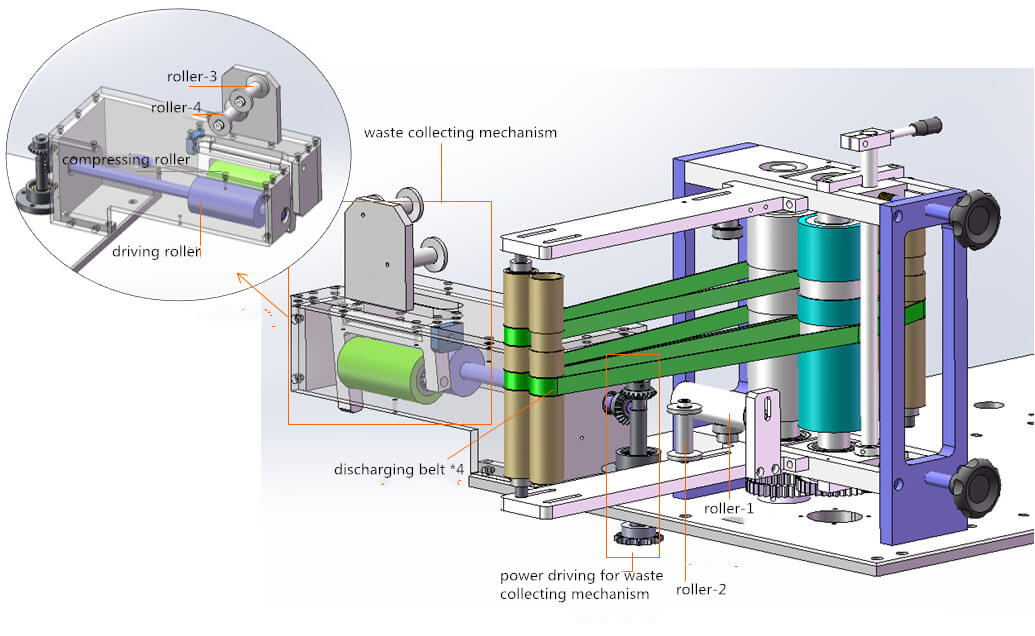

A correção de descarga pode descarregar máscaras. Os resíduos perfurados serão descarregados na ordem: roller-1 → roller-1 → roller-3 → roller-4 → roller de acionamento e rolo de comprimir.

O poder do mecanismo de coleta de resíduos também vem do eixo de energia e transmitido pelo mecanismo de chanfro. Mas, qual é a origem do poder do eixo de energia?

Pode -se observar que a origem do poder é o motor e o redutor servo. Seu poder pode ser transmitido para outras estações através do eixo de potência.

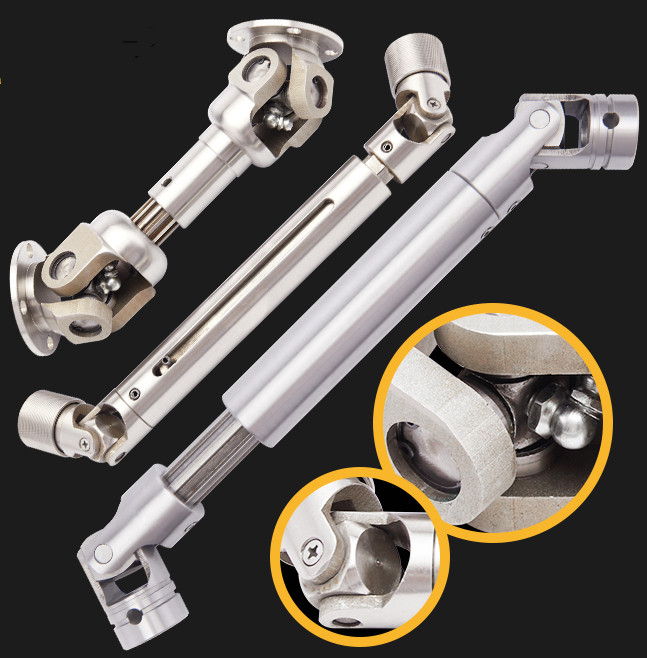

O equipamento consiste em vários quadros de máquinas. Para não desmontar o eixo de energia enquanto os separa, o acoplamento universal flexível é usado no local de conexão.
