Desenho e estrutura da máquina de fabricação de máscara N95 i

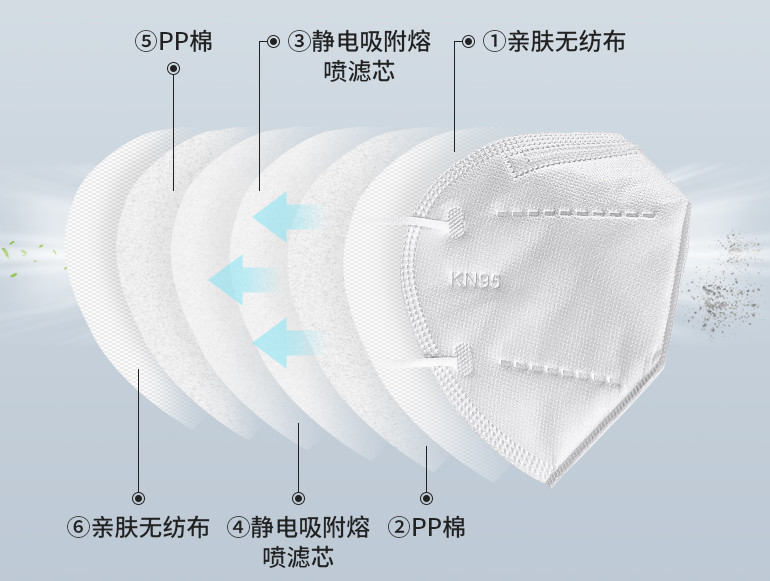

No mercado, o N95 são de vários tipos. A máquina de máscara N95 que introduzimos hoje, sua máscara de produto é assim:

① Não tecidos não tecidos para a pele

② PP Cotton

③ Filtro de adsorção eletrostática derretida

④ Filtro de adsorção eletrostática derretida

⑤ PP Cotton

⑥ Não tecidos não tecidos para a pele

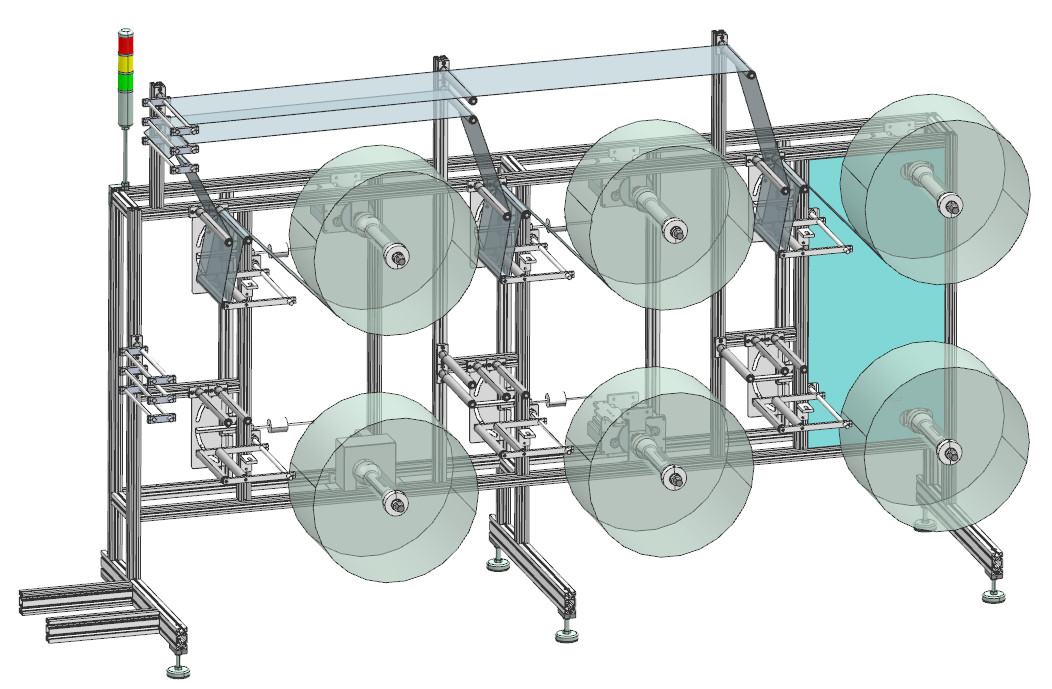

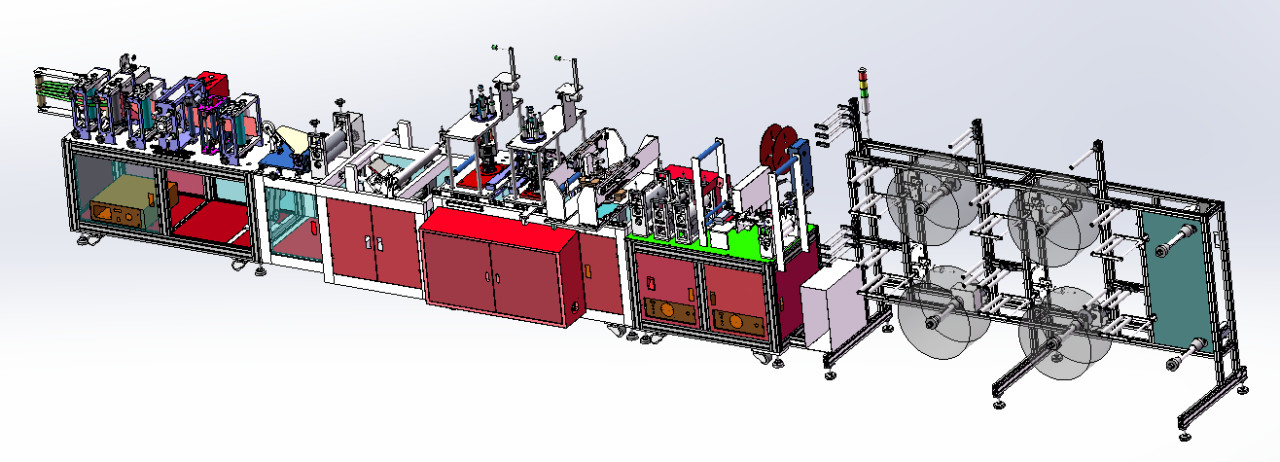

A imagem a seguir é uma axonométrica:

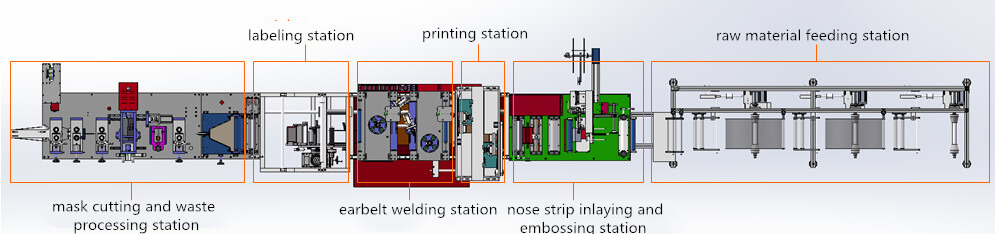

Todo o processo está marcado como seguinte:

1. Estação de alimentação de matéria -prima

Geralmente, o N95 consiste em pano de 3-6 camadas e esta máquina de máscara pode produzir máscaras de 6 camadas. A quantidade de rolo de pano é determinada pela camada de máscara final. Quantas camadas de máscara, quantos rolos de pano.

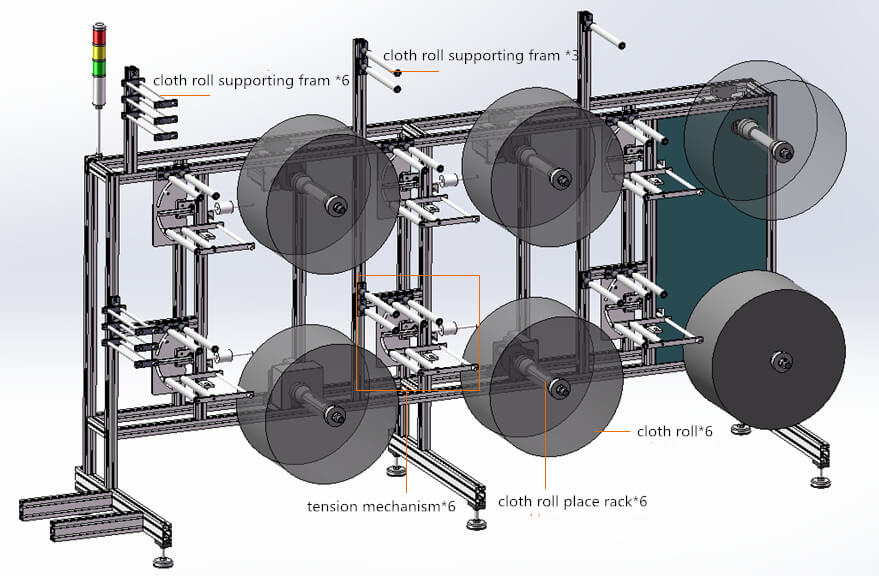

1) Caminho de pano

Todo rolo de pano primeiro atravessará o mecanismo de tensão e suportado pela estrutura de suporte de rolo de pano e se conecta à próxima estação, mostrada como na figura a seguir:

2) Estrutura da estação

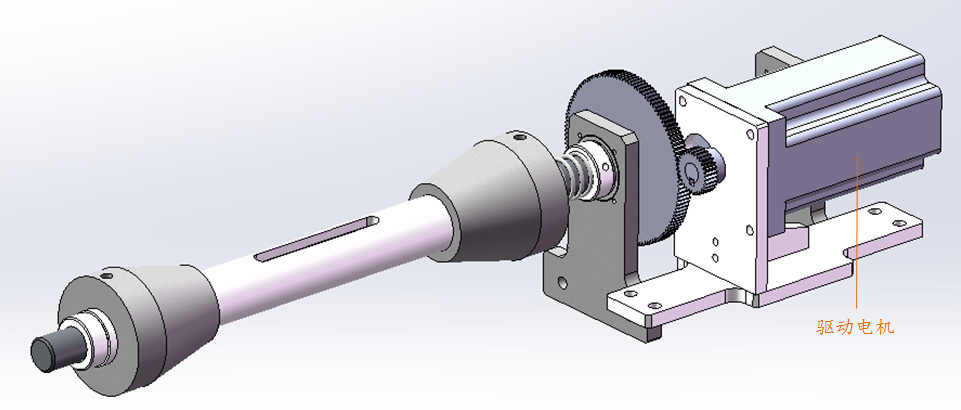

uma. Rack de pano de pano

Motor de acionamento

Este dispositivo é alimentado pelo motor de acionamento.

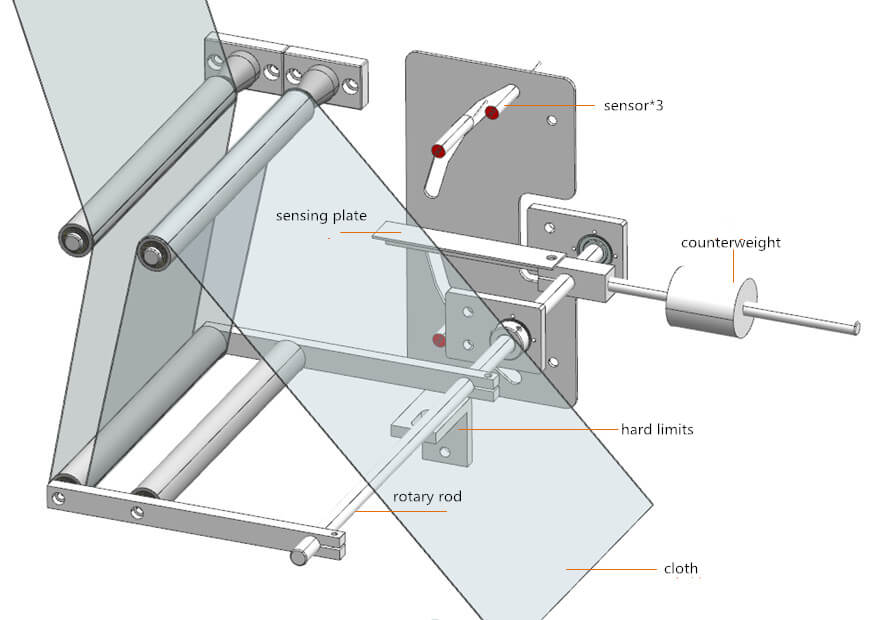

b. Mecanismo de tensão

Esse mecanismo de tensão pode impedir que o pano seja muito solto ou tenso. Seu princípio particular é:

a) O material de pano é liberado em primeiro lugar. Como a velocidade de liberação do material é maior que a velocidade de alimentação do material durante a produção, o material será solto. Nesse caso, um rolo à esquerda da haste rotativa cai devido à gravidade até que a placa de detecção seja detectada pelo sensor. Naquela época, o motor de condução pare. Durante esse processo, o pano ficará tenso.

b) Depois de acionar a rotação do motor, o material de pano ficará mais tenso e mais tenso. Em seguida, o rolo será acionado a mover para cima até que a placa de detecção seja detectada. E o material é liberado novamente.

c) O processo acima se repete.

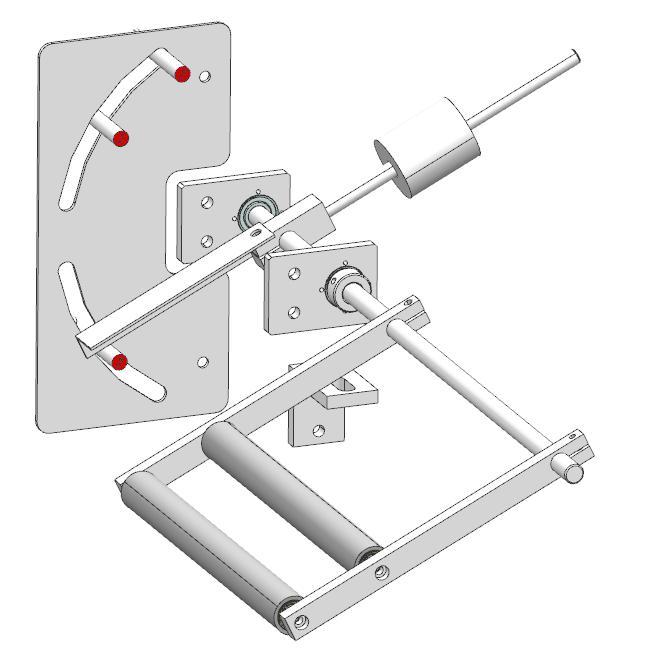

Na figura, encontramos um contrapeso. Pode reduzir a pressão descendente de dois rolos para o material de pano, mas a pressão reduzida ainda está sobrecarregada pelo seu peso. Portanto, o mecanismo de tensão girará para esses dois rolos normalmente. Também podemos encontrar um limitador duro. Quando o saco do local do material está vazio, o limitador pode suportar a haste rotativa:

Uma pergunta é por que o mecanismo de tensão é necessário. Na verdade, sem mecanismo de tensão, o material deve estar conectado às seguintes estações diretamente. Se operado por isso, haverá alguns problemas. Por exemplo, para evitar que o material seja muito solto ou tenso, a velocidade deve ser a mesma em todas as estações. Embora a produção seja certa e a velocidade rotativa do rolo de pano possa ser ajustada como a mesma, o diâmetro do rolo está mudando. Portanto, a velocidade de liberação de material não é estável. Por fim, é difícil corresponder a velocidade de liberação de material com a velocidade de alimentação.

Para resumir, o mecanismo de tensão desempenha um papel na liberação do material quando a falta do material é detectada e a parada de liberação quando o material de determinado comprimento é liberado.

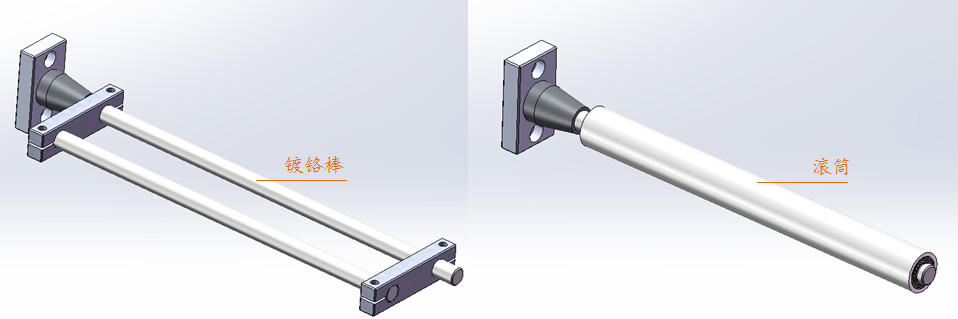

c. Quadro de suporte de pano

Este dispositivo é comparativamente simples.

Bar/rolo cromado

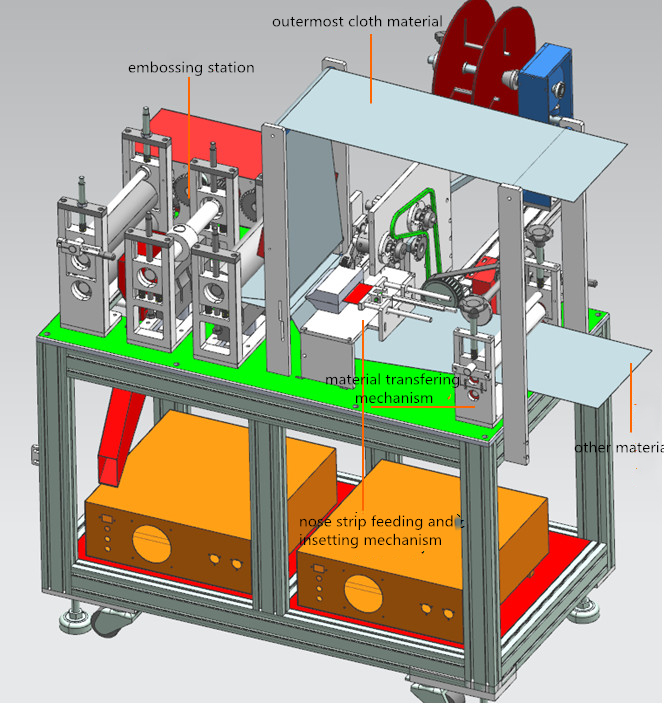

2. Estação de tira do nariz e estação de gravação

Antes da análise desta estação, uma pergunta deve ser respondida é por que uma camada de material é processada no topo. Como todos sabemos, a máscara N95 não é uma máscara descartável cuja tira do nariz é inserida dobrando a única camada de material. Portanto, o material mais externo deve ser processado na parte superior, para que a tira do nariz possa ser interrompida entre as camadas do material.

1) Ordem de fluxo

uma. O material mais externo e outro material são alimentados na estação no caminho mostrado na figura acima;

b. Enquanto o material está sendo transportado para a estação, a estação de tira do nariz inserirá a tira entre as camadas de pano.

2) mecanismos

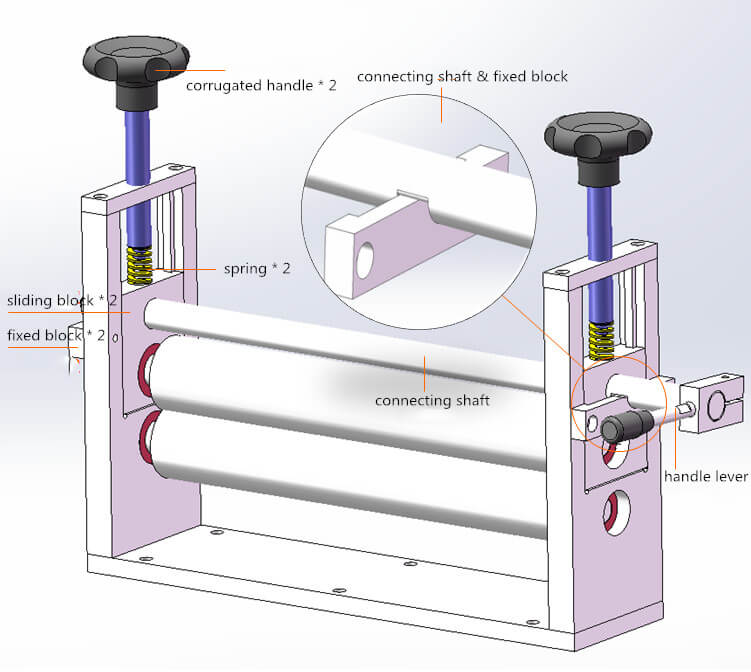

uma. Dispositivo de transferência de material

Este dispositivo pode pressionar camadas de material. O princípio é: apertando a alça ondulada e compactando blocos deslizantes com molas.

A função deste dispositivo é bem simples, então vamos discutir seus recursos diretamente. Pode ser encontrado que o bloco fixo está preso em uma ranhura do eixo de conexão. Nesse caso, o eixo de conexão também levanta ou abaixa à medida que gira. Quando a alavanca da mão é girada, o rolo superior levanta. Portanto, um novo material pode ser colocado entre os dois rolos convenientemente.

b. Mecanismo de alimentação e inserção da tira do nariz

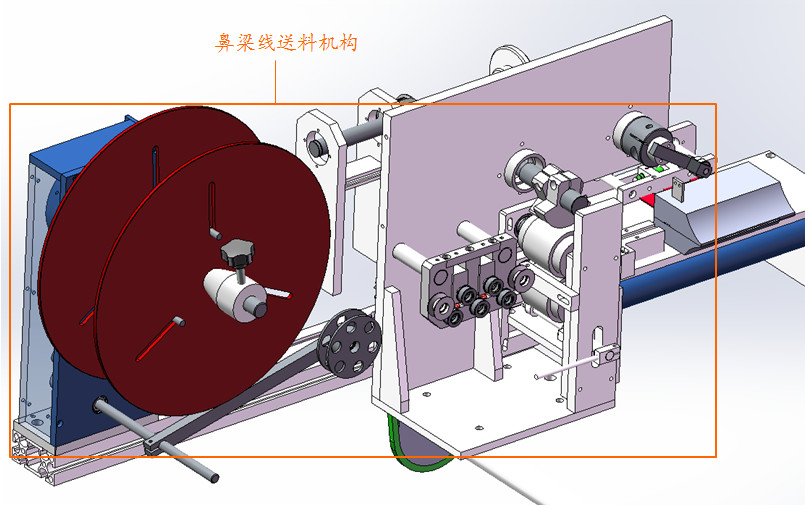

Mecanismo de alimentação do nariz

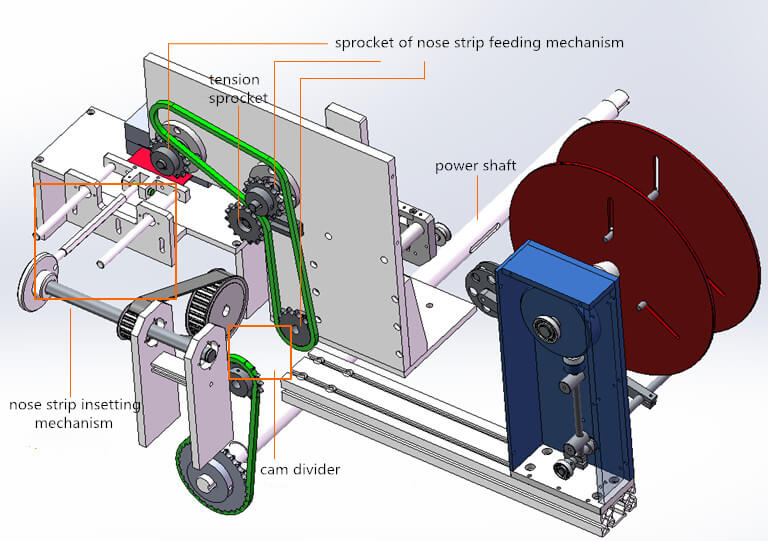

a) Dirigir deste mecanismo

Esse mecanismo é totalmente acionado pelo eixo de energia, que também fornece energia para as seguintes estações.

Posteriormente, o Powers é transferido para o divisor de CAM e, finalmente, para a alimentação e a inserção da tira do nariz.

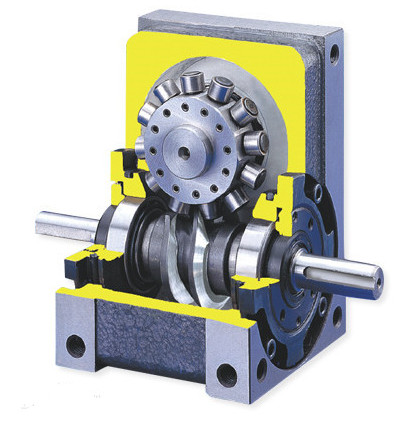

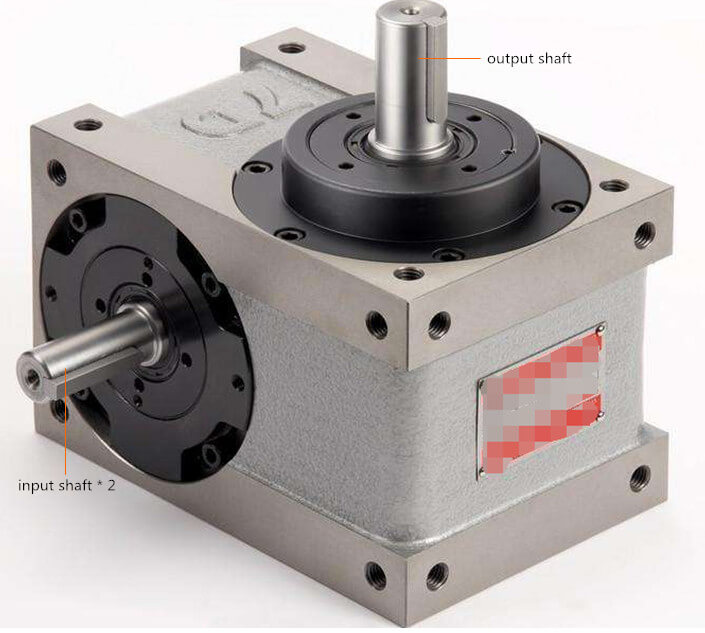

Como é o divisor de câmera?

Existem dois eixo de entrada e um eixo de saída. Os eixos de entrada se conectam com a roda dentada de alimentação de energia e material e o eixo de saída com roda síncrona do mecanismo de inserção do material.

A partir da figura acima, os dois eixos de entrada são uma integração para que a potência possa ser entregue diretamente à roda dentada de alimentação de material que se move sem intervalo. Por outro lado, a roda síncrona que se conecta ao eixo de saída torna -se girar intermitentemente devido à estrutura interna do divisor.

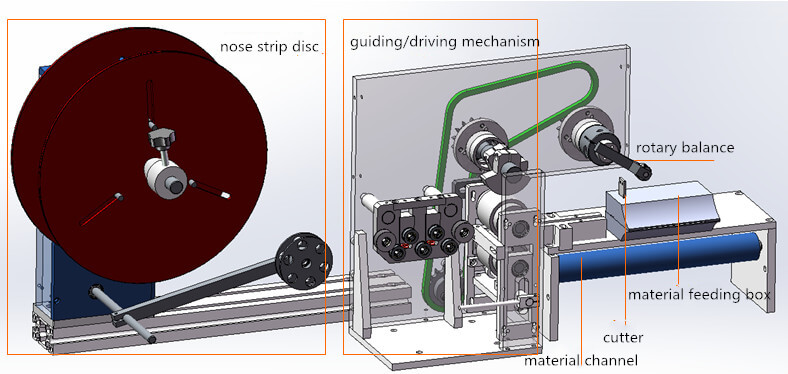

b) Mecanismo de alimentação da tira do nariz

eu. Ordem de fluxo

• Disco material → mecanismo de orientação/direção. (O disco material não precisa de energia para dirigir e a faixa do nariz é acionada pelo mecanismo de direção.)

• Mecanismo de orientação/direção → Canal de material → Caixa de alimentação de material.

• Depois que a tira do nariz é alimentada, o balanço rotativo aciona o cortador para cortar a tira e, em seguida, o mecanismo de inserção empurra a tira em materiais de pano.

• O processo acima se repete.

ii. Princípio de trabalho

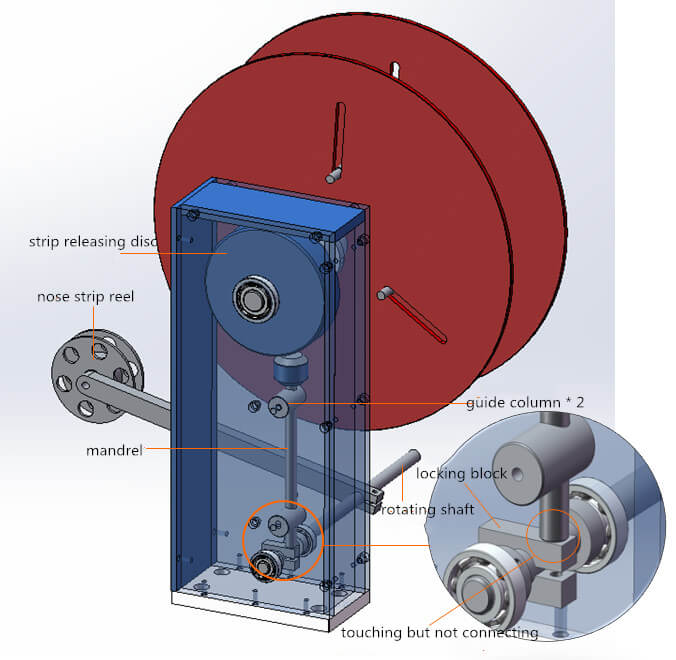

• Disco do nariz

Bobina da tira do nariz → Eixo rotativo → Bloco de travamento → Mandrel → Disco de liberação de tira

Esse mecanismo pode alimentar a tira quando não possui material no mecanismo de orientação/direção, enquanto para quando muito material é liberado. Princípio de trabalho particular pode ser explicado como:

A tira do nariz é transportada sob o rolo de tira. Quando o material não possui o mecanismo de orientação/direção, a tira do nariz será tensa para que o carretel de tira seja levantado e acione a rotação do eixo rotativo. O eixo aciona o bloco de travamento para se mover no sentido horário e diminui o mandril. Depois, o disco do material gira.

Por outro lado, a tira do nariz ficará solta se for liberada demais. Portanto, o rolo de tira se move para baixo e os seguintes movimentos são opostos ao processo acima. Por fim, o Mandrel Support Material Disc e interrompe seu movimento.

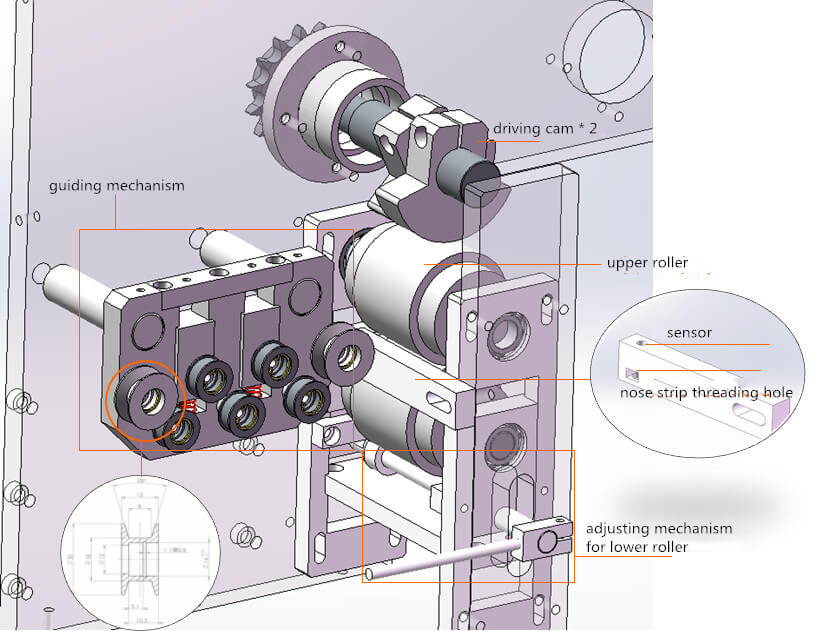

• Mecanismo de orientação/direção

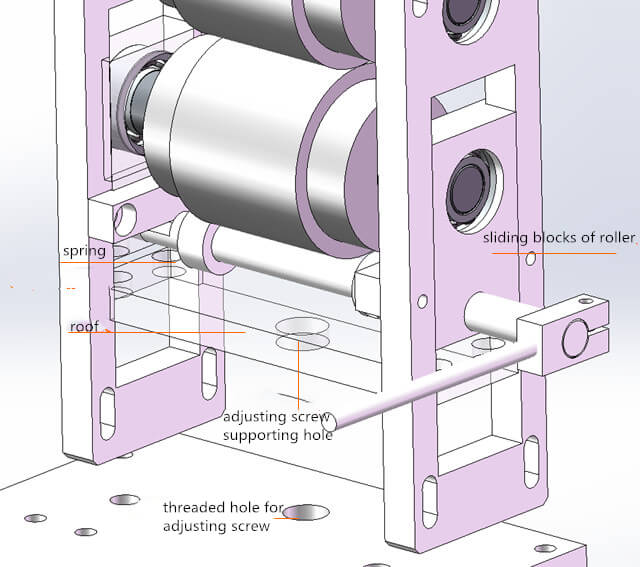

O mecanismo de ajuste para o rolo inferior funciona no mesmo princípio e para a mesma função com o mecanismo de transferência de material. O que difere entre eles é que o parafuso de ajuste suporta primeiro o telhado que suporta o rolo através da mola entre ele e o bloco deslizante do Roller.

A função do mecanismo de orientação é evitar o desvio da faixa. Podemos ver a partir da imagem que os dois rolos à esquerda e à direita são do tipo V, que podem impedir que a tira do nariz se desvie para dois lados.

Após o mecanismo de orientação, a tira do nariz é transmitida através do bloco de instalação do sensor, entre os rolos e o canal de material finalmente. A câmera de condução aciona os rolos. À medida que gira um círculo, toque no rolo uma vez e aciona a rotação dos rolos.

Você também pode perguntar por que duas câmeras são necessárias? Na verdade, duas câmeras podem ajudar os usuários a ajustar seus ângulos de contato com os rolos convenientemente, a fim de ajustar o comprimento da liberação da tira do nariz convenientemente.

c) Mecanismo de inserção na faixa do nariz

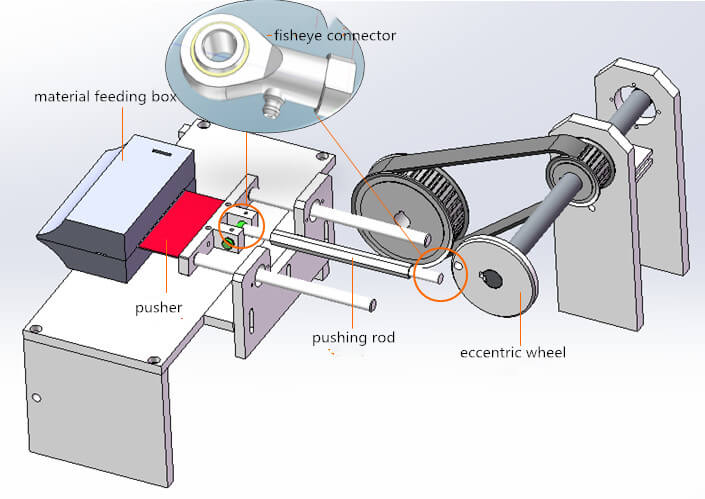

Esse mecanismo se move na ordem: unidades de roda excêntricas empurrando a haste e o empurrador para a frente para a faixa de nariz inserida entre o material.

c. Mecanismo de gravação

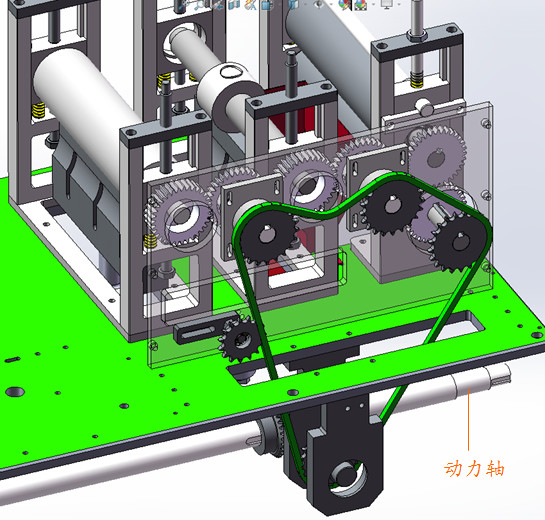

Eixo de potência

A potência desse mecanismo também vem do eixo de potência, que fornece o eixo para a alimentação e o mecanismo de inserção da tira do nariz.

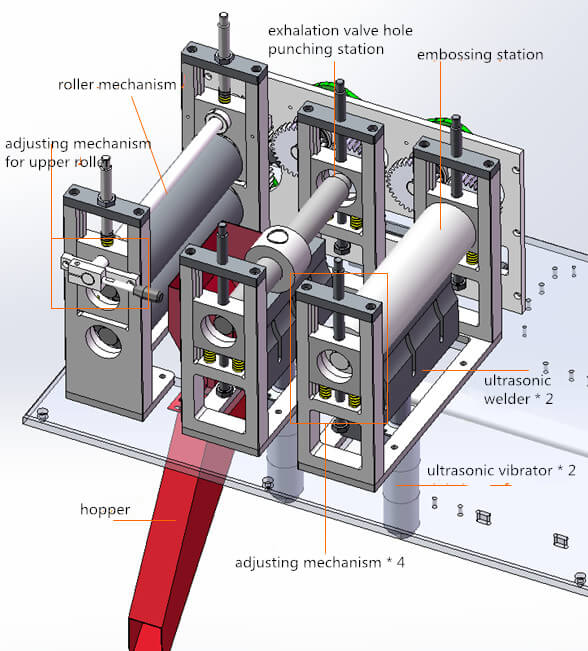

A figura a seguir mostra detalhes desse mecanismo:

a) estação de gravação

Existem linhas em seus rolos (não mostrados na figura) para gravar as veias na máscara N95.

O mecanismo de ajuste desta estação também é claro. Os parafusos superior e inferior podem fixar o bloco deslizante. A mola central funciona para levantar o rolo de gravação quando o parafuso superior é solto sem fixar o parafuso inferior.

b) Estação de perfuração de orifício da válvula de expiração

Um círculo saliente de rolo pode perfurar orifícios para a válvula de expiração. O resíduo perfurado é descarregado através da tremonha. Mas a máscara produzida nesta máquina não possui válvula de expiração; portanto, esta estação de perfuração não é necessária.

c) mecanismo de rolo

Pode dirigir material de pano para frente.
