Como ajustar o rastreamento da marca ocular na máquina de embalagem de bolhas

As marcas oculares na folha de Alu podem ser rastreadas por interruptor fotoelétrico após cada tração. Se houver um ponto ocular detectado como definido, o escopo da viagem permanecerá; Mas, se não, o escopo da viagem pode ser compensado pelo rastreamento preciso da marca ocular.

1. Depuração

1) Ajuste os moldes para o controle do tamanho da bolha e determine o tamanho com base no escopo entre duas marcas oculares (ou referindo -se ao diagrama de materiais). A roda das mãos pode ser virada para cima para alongar as bolhas ou ser virada para baixo para diminuí -las.

2) Após o ajuste da bolha, ligue o interruptor de rastreamento e alinhe -o com uma marca ocular na folha de Alu;

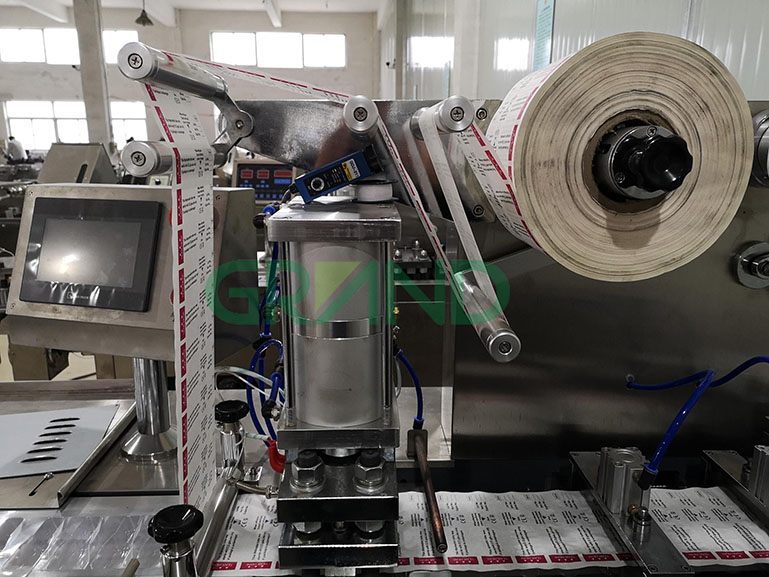

Conforme mostrado na figura a seguir, o ALU da folha será puxado para a esquerda e o sensor rastreia o lado esquerdo de uma marca ocular.

←rigória

Direção de movimento alu alumínio

Há um pequeno botão preto que pode ser usado para ajustar a sensibilidade do rastreamento de marcas oculares. A máquina puxa o alumínio ALU e o indicador fica vermelho quando a marca dos olhos é detectada e fica verde quando a marca dos olhos é puxada. Nenhuma substituição de vermelho e verde indica que a sensibilidade do sensor deve ser aumentada.

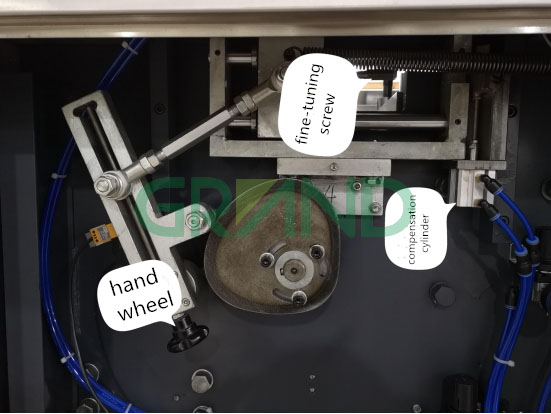

3) Durante a operação, com base no interruptor de rastreamento de marcas oculares, se o cursor compensar a frente, o escopo de tração for muito longo e os operadores podem ajustar o parafuso para dentro. Caso contrário, os operadores podem ajustar o parafuso para fora.

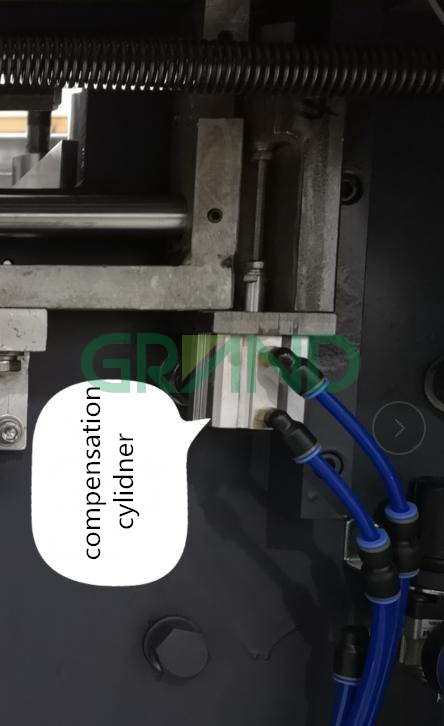

4) Após o ajuste, observe a posição do cursor de rastreamento e verifique se a compensação é adequada. (O desvio para a frente ou para trás é determinado pelo cilindro de compensação automaticamente. O cilindro se move para baixo para puxar a marca dos olhos para frente e prolongar a bolha ou se mover para cima para puxar a marca dos olhos para trás e encurtar a bolha.)

5) O programa PLC é depurado na fábrica.

Esse método de ajuste é realmente adequado para o rastreamento de marcas oculares em outra máquina de embalagem que, em instalação com o dispositivo de rastreamento elétrico, juntamente com o Máquina de embalagem de bolha mencionado como acima.
